Rördomkraftsmaskin Stålkonstruktionskomponent

Som den centrala mekaniska utrustningen för underjordisk grävfri teknik, är design och tillverkning av höljet och skärhuvudet på rördomkraftsmaskinen direkt relaterade till prestanda och driftseffektivitet för hela maskinen. .

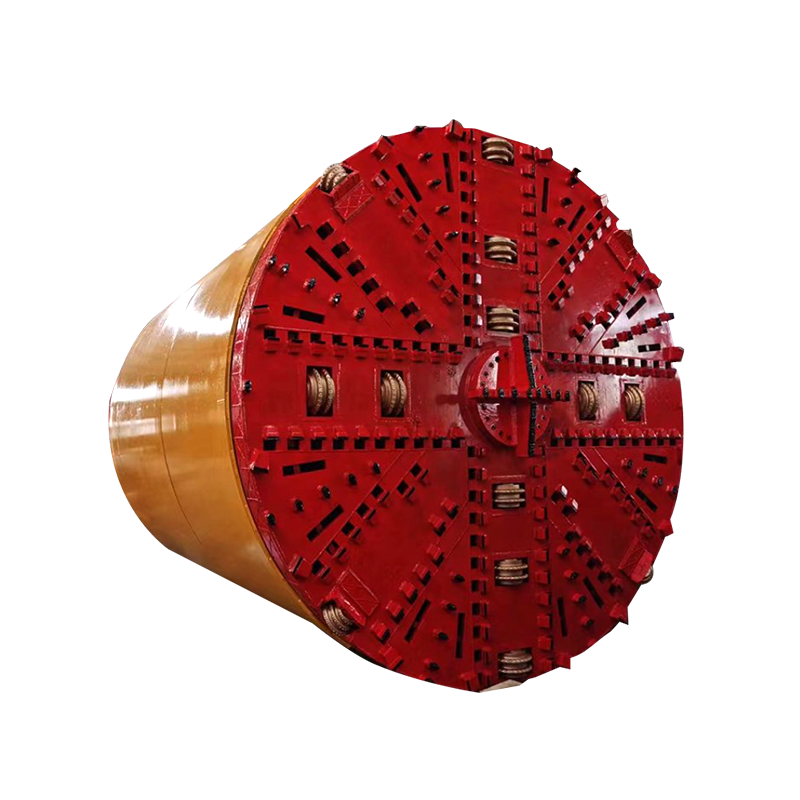

Rördomkraftsmaskinens hölje är gjord av konstruktionsdelar av kolstål, som har utmärkt styrka och stabilitet. Dess hölje är vanligtvis svetsat av stålplåtar, och en gallerram är inställd inuti. Stålmaterial är mestadels svetsade på den inre ytan, vilket avsevärt förbättrar höljets stabilitet och gör det inte lätt att deformera. Samtidigt är flera tvärförstärkningsramar fördelade längs den axiella riktningen, anslutna till höljet eller gallerramen, vilket effektivt minskar mellanspansböjningsmomentet och deformationseffekten av jorden på höljet under konstruktionen, vilket säkerställer säker drift under komplexa geologiska förhållanden. Dessutom är det tryckbeständiga ytterskiktet i allmänhet tillverkat av stålmaterial och belagt med epoxi-korrosionsskyddsfärg. Den inre kaviteten är successivt försedd med ett högtemperaturbeständigt skikt (som består av metaller som volfram och molybden) och ett fuktsäkert skikt (inklusive ett ventilerande bomullsskikt och ett torkmedel), så att höljet integrerar egenskaperna för tryckbeständighet, korrosionsbeständighet, hög temperaturbeständighet, och anpassar fuktbeständighet till olika hårda arbetsmiljöer. .

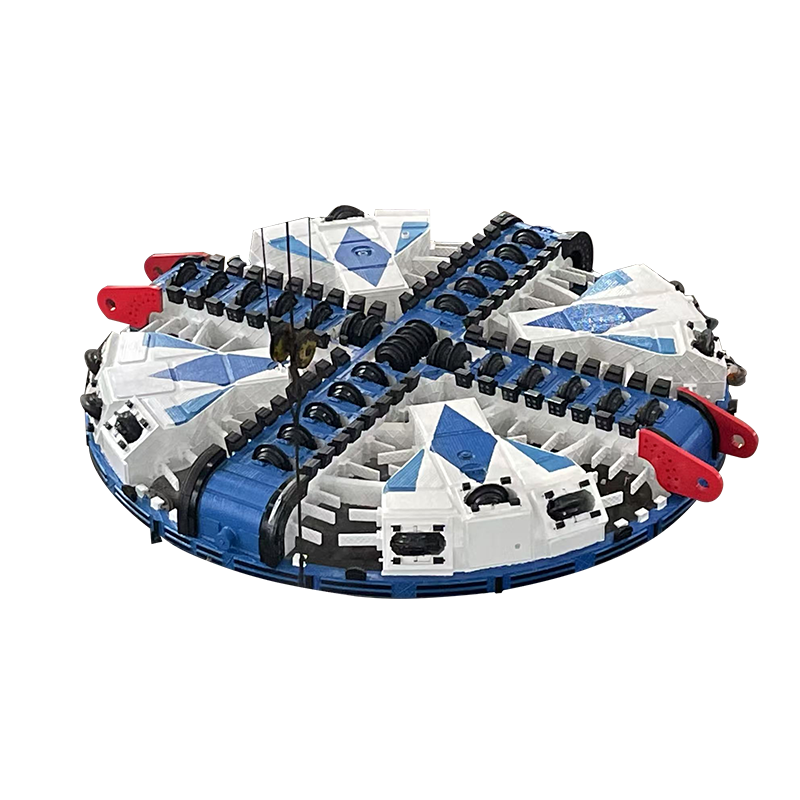

Skärhuvudet använder också konstruktionsdelar av kolstål och är en nyckelkomponent för rördomkraftsmaskinen för att skära jord. Olika typer av kapskivor för rördomkraftsmaskiner har olika design. Vanliga är rullskärare och frässkivor. Skärhuvudet är för det mesta cylindriskt, varav hälften är fixerat i vridbordet, och skivan kan rotera i skalet. Skärhuvudets blad är fixerat på skiljeväggen och används för att skära jorden. Med hjälp av anordningar som markutmatningsplattan kan den effektivt skära och tömma jorden. För att anpassa sig till olika skikt är kraften och konstruktionen av skärskivan olika. Till exempel kommer kutterskivan som är lämplig för bergskikt att utrustas med en stor vridmomentreducerande låda för att förbättra bergbrytningsförmågan. .

Skalet och skärskivan samverkar med varandra. Skalet ger ett stabilt skydd för driften av kapskivan och den interna utrustningen, och kapskivan bryter marken vid den främre änden för att öppna vägen, vilket tillsammans hjälper rördomkraftsmaskinen att slutföra komplexa tekniska uppgifter som läggning av rörledningar under jord.
